Interrupteur différentiel DX³-ID haut/haut vis - 2P 230V~ 40A AC 300mA - 2 mod

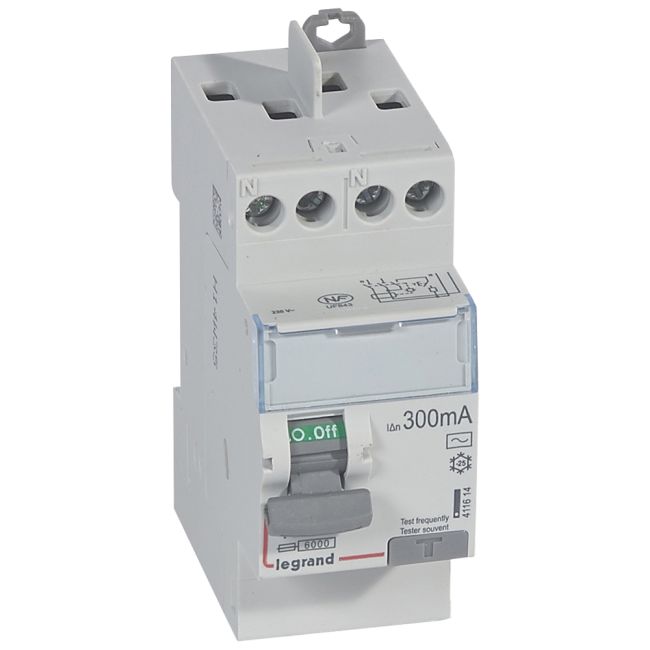

L'interrupteur différentiel bipolaire Legrand DX³-ID (411614) est un composant de tête de groupe modulaire de 2 modules (35,6 mm de largeur). Conçu pour le tableau de répartition électrique résidentiel ou petit tertiaire, sa mission principale est de surveiller en permanence l'isolement des circuits. Il détecte instantanément les fuites de courant vers la terre et coupe immédiatement l'alimentation du groupe de disjoncteurs associés lors d'un contact accidentel direct ou indirect, assurant ainsi une protection essentielle des personnes et des biens conformément à la norme NF C 15-100.

Points forts

• Technologie "Arrivée Haute / Départ Haut" unique : Ses bornes d'alimentation (amont) et ses bornes de sortie (aval) sont toutes situées sur la partie supérieure de l'appareil. Cette configuration brevetée optimise considérablement l'espace et permet d'utiliser les peignes de répartition horizontaux HX³ optimisés universels, évitant les croisements fastidieux de câbles au sein du coffret.

• Sensibilité de Moyen Retard (300mA) : Avec un seuil de déclenchement calibré à 0,3 A (300 mA), cet appareil est particulièrement adapté pour la protection contre les risques d'incendie dus à des défauts d'isolement prolongés, ou pour la protection globale de bâtiments agricoles et installations spécifiques exigeant une sensibilité moins drastique que le 30 mA.

• Seuil de Type AC : Détecte spécifiquement les courants de défaut à composante purement alternative. Il s'installe en tête des circuits d'éclairage ou de prises de courant standards.

• Confort d'Utilisation et Repérage Rapide :

  • Intègre un porte-étiquette transparent pour désigner clairement le groupe protégé.

  • Sa manette ergonomique affiche un témoin visuel immédiat de l'état des contacts (Rouge = ON / Vert = OFF) pour une maintenance ou un diagnostic en toute sécurité.

• Grande Robustesse Électrique : Affiche une tenue aux courts-circuits de 10 kA (Icw) et une résistance aux surtensions transitoires de 4 kV (Uimp), tout en acceptant des câbles rigides d'une section maximale importante allant jusqu'à 50 mm².

⚠️ Recommandation de sécurité et de conformité

Conformément aux règles de l'art et aux prescriptions de la norme NF EN 61008-1, un interrupteur différentiel ne possède pas de protection contre les surcharges. Il doit impérativement être protégé en amont ou en aval par un disjoncteur général ou de branchement dont le calibre maximal n'excède pas l'intensité nominale de l'interrupteur différentiel, soit 40 A maximum dans le cas présent.
