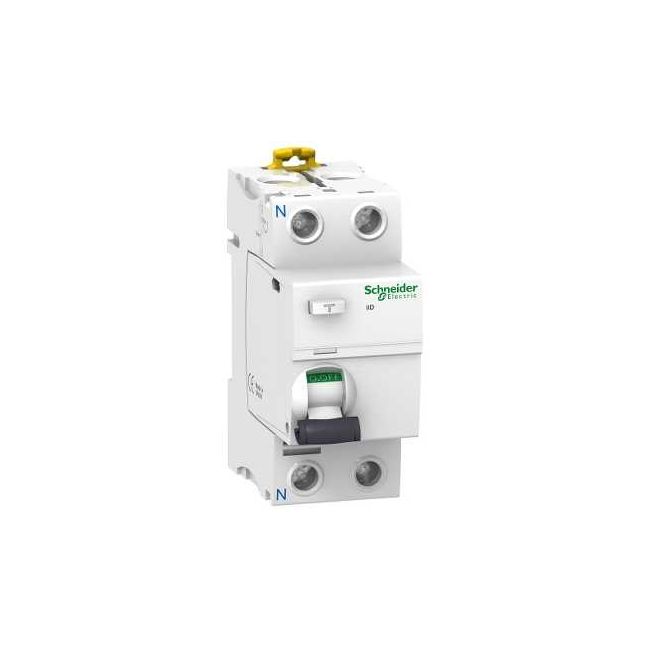

Acti9, iID interrupteur différentiel 2P 80A 30mA type AC

L'interrupteur différentiel Schneider Electric Acti9 iID (référence A9R11280) est un appareil modulaire de tête ou de groupe (RCCB) destiné à la distribution électrique monophasée. D'une largeur compacte de 2 modules (4 pas de 9 mm / 36 mm), il assure une protection absolue des personnes contre les chocs électriques par contact direct ou indirect, tout en limitant les risques d'incendie liés aux courants de fuite à la terre. Il est particulièrement adapté aux installations résidentielles et tertiaires à forte puissance nécessitant un calibre de passage élevé de 80 A.

Points forts

• Calibre Élevé de 80 A : Idéal pour chapeauter une rangée de tableau électrique complète soumise à de fortes charges (ex. chauffage électrique, borne de recharge de véhicule électrique, table de cuisson) sans risque de surcharge sur les contacts principaux.

• Double Diagnostic Visuel Exclusif :

  • VisiTrip™ : Un indicateur mécanique rouge apparaît instantanément en face avant lors d'un déclenchement sur défaut de fuite à la terre, permettant de repérer l'appareil en défaut au premier coup d'œil.

  • VisiSafe™ : Une bande verte sur la manette de commande garantit l'ouverture physique réelle des pôles, offrant une sécurité maximale pour les interventions de maintenance en aval.

• Hautes Performances de Résistance : Affiche un courant nominal de court-circuit conditionnel (Inc / IDelta c) de 10 kA et une capacité nominale de coupure et de fermeture (Im / IDelta m) de 1 500 A. Sa robustesse mécanique assure jusqu'à 20 000 cycles de manœuvres.

• Câblage Fiable et Sécurisé : Conçu avec des bornes de raccordement alignées de grand diamètre (acceptant jusqu'à 35 mm² en câble rigide et 25 mm² en câble souple avec ou sans embout), permettant un couple de serrage puissant de 3,5 N.m.

• Respect de l'Environnement (RoHS / REACH) : S'inscrit dans la démarche de circularité de Schneider Electric avec un potentiel de recyclabilité estimé à 53 % en fin de vie.

Recommandation d'usage

• Sensibilité et Type AC : Doté d'une sensibilité de 30 mA à déclenchement instantané, cet appareil protège les circuits contre les courants de défaut alternatifs sinusoïdaux standard. Le neutre est positionné sur le côté gauche de l'appareil.
