Disj. DX³ 1000kA 16kA arrivée haute/départ bas à vis 16A -courbe C -3 modules

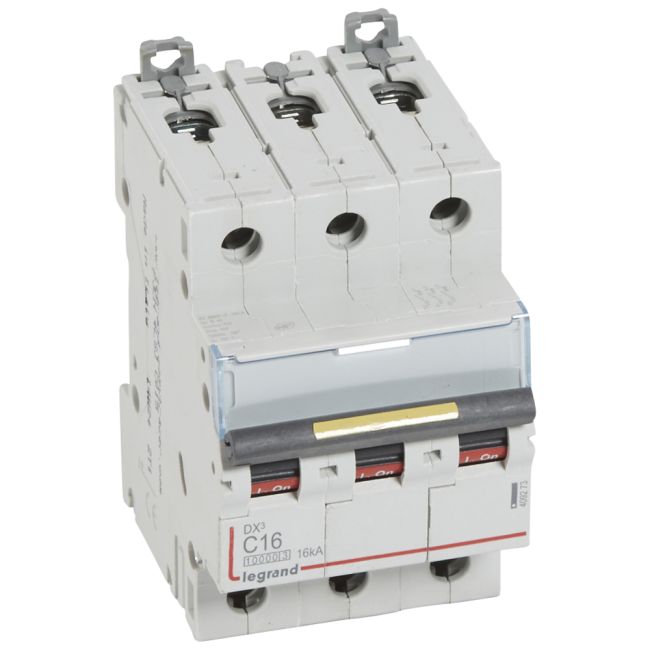

Le disjoncteur modulaire tripolaire Legrand DX³ (référence 4 092 73) est un appareillage magnétothermique de protection et de sectionnement pour les réseaux électriques triphasés 400 V. Alliant un encombrement réduit de seulement 3 modules (53,1 mm de largeur) à un pouvoir de coupure industriel élevé de 16 kA, il assure la protection contre les surcharges et les courts-circuits. Idéal pour les chantiers résidentiels de standing, les locaux tertiaires et industriels, il s'intègre parfaitement dans les architectures de distribution traditionnelles ou peignées.

Points forts

• Maintenance Sans Coupure (2 Griffes d'Accrochage) : Équipé d'un système breveté de double griffe d'encliquetage, ce disjoncteur peut être retiré ou remplacé au milieu d'une rangée peignée sans déconnecter les autres appareils de la ligne. Cela réduit considérablement le temps d'intervention et assure la continuité de service des circuits adjacents.

• Double Certification et Pouvoir de Coupure Élevé : Il répond à deux référentiels normatifs rigoureux pour garantir une sélectivité optimale :

  • 10 000 A (Icn) selon la norme NF EN 60898-1 pour les applications résidentielles et collectives.

  • 16 kA (Icu) sous 400 V selon la norme européenne EN 60947-2 pour les armoires industrielles et tertiaires.

• Coupure Pleinement Apparente et Lisibilité : La manette de commande intègre un indicateur visuel de sécurité mécanique (Vert = contacts ouverts et circuit isolé, Rouge = contacts fermés). Elle est associée à un porte-étiquette protégé pour l'identification claire du circuit.

• Grande Capacité de Raccordement à Vis : Ses bornes de raccordement sécurisées (entrées hautes / sorties basses) acceptent des câbles de forte section (jusqu'à 35 mm² en rigide et 25 mm² en souple). Elles sont certifiées IP20 contre les contacts directs accidentels.

• Évolutivité de la Gamme DX³ : Ce disjoncteur est conçu pour recevoir l'ensemble des auxiliaires de commande Legrand (déclencheurs à émission de tension, minuteries), les blocs de signalisation à distance et les blocs différentiels adaptables de la gamme.

Recommandation d'usage

• Courbe C de déclenchement : Ce disjoncteur est paramétré avec un seuil de déclenchement magnétique de 7 In (~20%), ce qui le rend idéal pour la protection des circuits de distribution standard, des éclairages et des charges inductives courantes.
