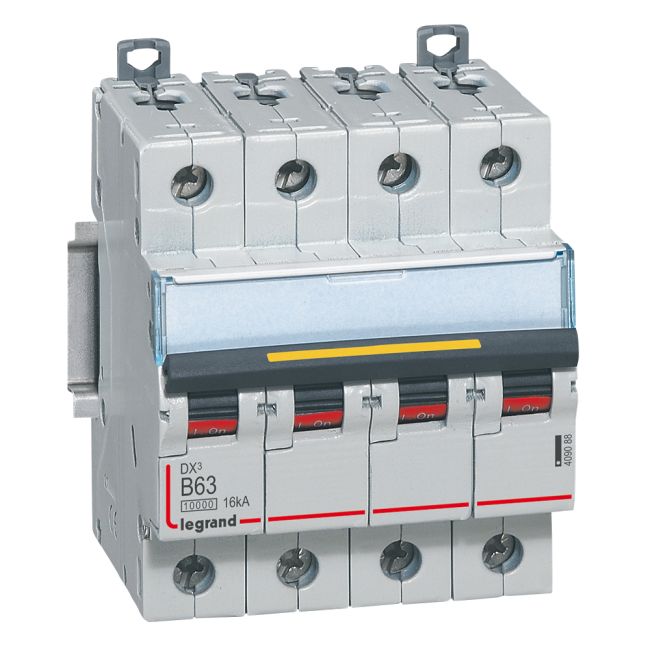

Disjoncteur DX³10000 16kA arrivée haute/départ bas vis 4P 63A courbe B - 4 mod

La protection haute puissance pour les grandes longueurs de câbles

Sécurisez vos installations tertiaires et industrielles avec le disjoncteur tétrapolaire Legrand DX³ (Réf. 409088). D'un calibre de 63 Ampères, ce modèle 4P (3 Phases + Neutre) offre un pouvoir de coupure renforcé de 16 kA (selon EN 60947-2 en 400V), adapté aux exigences des TGBT et tableaux divisionnaires de puissance.

Pourquoi choisir la Courbe B ?

Contrairement à la courbe C standard, ce disjoncteur à Courbe B possède un seuil de déclenchement magnétique plus bas (entre 3 et 5 fois l'intensité nominale). Il est spécifiquement recommandé pour :

• Les grandes longueurs de câbles : En régime TN ou IT, lorsque l'impédance de la boucle de défaut est élevée, il garantit le déclenchement en cas de court-circuit en bout de ligne.

• La protection des personnes : Dans les schémas de liaison à la terre spécifiques (TN).

• Les générateurs : Protection des alternateurs à faible courant de court-circuit.

Flexibilité et Maintenance

• Connexion Vis/Vis : Entrée haute et sortie basse par bornes à vis étriers, acceptant des câbles rigides jusqu'à 35 mm² ou souples jusqu'à 25 mm².

• Évolutif : Ce disjoncteur accepte l'ajout de blocs différentiels adaptables (pour ajouter la protection contre les fuites à la terre) ainsi que les auxiliaires de commande et de signalisation DX³.

• Maintenance facilitée : Grâce à ses deux griffes d'accrochage, il peut être remplacé au milieu d'une rangée peignée sans avoir à démonter les autres appareils ni le peigne d'alimentation.
