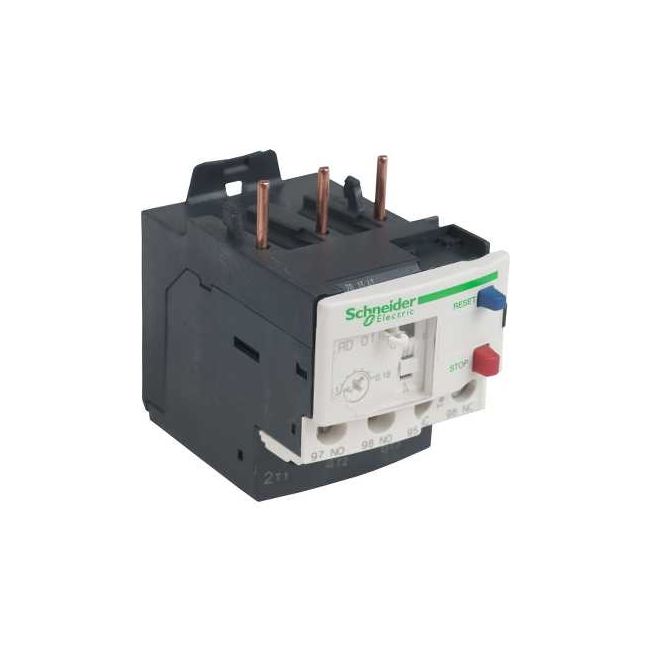

TeSys LRD - relais de protection thermique - 0,1..0,16A - classe 10A

Le TeSys LRD01 (gammes TeSys LRD / TeSys Deca) de Schneider Electric est un relais de surcharge thermique différentiel conçu pour la protection des moteurs électriques contre les surcharges, les déséquilibres de tension et les pertes de phase. Ce modèle ultra-précis est idéal pour la surveillance de petits moteurs de puissance inférieure à 0,06 kW sous 400 V.

Points forts

• Montage Direct et Compact : S’embroche directement sous les contacteurs TeSys D (LC1D09 à LC1D38), créant un départ-moteur compact sans câblage intermédiaire.

• Sécurité Classe 10A : Assure un temps de déclenchement normalisé selon la norme CEI 60947-4-1, parfait pour la grande majorité des applications standards.

• Sensibilité à la perte de phase : Intègre un mécanisme différentiel qui accentue le déclenchement en cas de coupure ou de fort déséquilibre sur l'une des phases, évitant la surchauffe destructrice du moteur.

• Contrôle et Signalisation Intégrés :

  • Contacts auxiliaires intégrés 1 NO + 1 NF pour le renvoi d'information de défaut ou la coupure de la bobine du contacteur.

  • Bouton-poussoir rouge de "Stop" pour tester manuellement l'ouverture, et bouton-poussoir bleu de "Remise à zéro" (Reset).

• Certifications Internationales : Conforme aux exigences industrielles mondiales, y compris ATEX (INERIS) pour les applications en atmosphères explosives.

Conseil de réglage

Le relais dispose d'une molette transparente protégeant la zone de réglage de 0,1 à 0,16 A. Pour une protection optimale, ajustez le curseur de réglage sur la valeur exacte du courant nominal ($I_n$) inscrit sur la plaque signalétique de votre moteur (et non sur la valeur maximale du relais).
