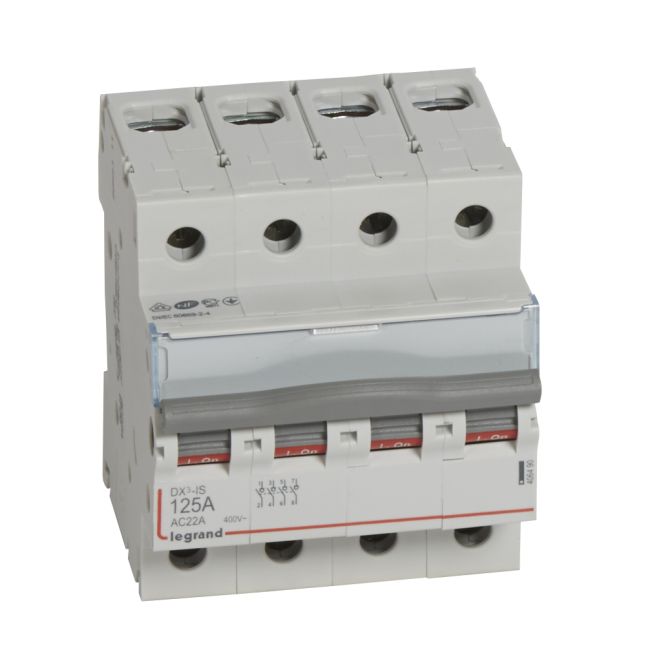

Interrupteur-sectionneur DX³-IS 4P 400V~ - 125A - 4 modules

L'interrupteur-sectionneur tétrapolaire Legrand DX³-IS (406490) est un organe de manœuvre modulaire de 4 modules (71,2 mm de largeur) conçu pour servir de coupure générale en tête d'installation électrique. Destiné aux architectures triphasées avec neutre (environ 400 V), il est couramment utilisé dans les armoires de distribution et les tableaux de puissance du secteur grand tertiaire, de l'industrie ou des parties communes d'immeubles. Sa fonction principale est d'isoler de manière totalement sécurisée l'ensemble de l'installation aval pour les opérations de maintenance.

Points forts

• Coupure Pleinement Apparente de Sécurité : Conçu pour garantir un sectionnement physique absolu. La position de la manette mécanique grise reflète fidèlement et sans faille l'état réel des contacts internes, offrant une sécurité maximale à l'électricien intervenant en aval.

• Contacts à Double Coupure Haute Performance : Équipé d'un mécanisme de contacts à double rupture par pôle. Cette technologie augmente le pouvoir d'extinction de l'arc électrique et améliore la longévité de l'appareil lors des ouvertures en charge.

• Calibre Industriel Puissant (125 A) : Supporte un courant permanent nominal permanent maximal (Iu) de 125 ampères. Il est classé en catégorie d'emploi AC-22A (manœuvre de charges mixtes, résistives et inductives modérées) selon la norme EN 60947-3.

• Sécurité Verrouillable : Pour empêcher toute remise sous tension accidentelle ou non autorisée pendant des travaux sur le site, le levier de commande intègre un dispositif permettant d'y insérer un cadenas de consignation.

• Évolutif et Connecté : Ce module de tête s'intègre parfaitement dans l'écosystème DX³ Legrand et accepte l'association d'un auxiliaire de signalisation de position (CA) pour un renvoi d'information vers un automate ou un système de GTC (Gestion Technique du Bâtiment).

Recommandation d'usage et de protection

L'interrupteur-sectionneur DX³-IS est un appareil de manœuvre purement manuel. Il ne dispose d'aucune fonction de protection automatique contre les surcharges ou les courts-circuits (absence de déclencheurs magnéto-thermiques). Il doit impérativement être associé, en amont ou en aval, à des dispositifs de protection fusibles ou disjoncteurs divisionnaires dimensionnés selon les règles de la norme NF C 15-100.
