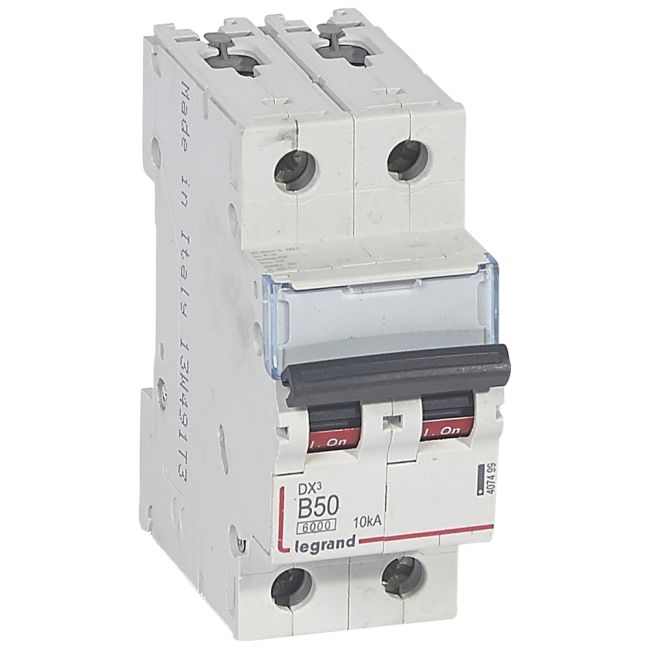

Disjoncteur DX³6000 10kA arrivée haute/départ bas vis 2P 50A courbe B - 2 mod

Le disjoncteur modulaire magnétothermique Legrand DX³ (référence 4 074 99) est un organe de protection bipolaire 2P (2 pôles protégés) occupant un espace restreint de 2 modules (35,4 mm de largeur). Affichant un fort calibre nominal de 50 A et un déclenchement réactif sur courbe B, ce disjoncteur est spécifiquement conçu pour sécuriser les circuits de distribution subissant de faibles courants de court-circuit en bout de ligne, ou pour la protection de générateurs et de grandes longueurs de câbles. Sa coupure pleinement apparente garantit un sectionnement et une consignation à haute sécurité pour les chantiers résidentiels, tertiaires et industriels.

Points forts

• Courbe B pour une Protection Haute Sensibilité : Grâce à son seuil de déclenchement magnétique bas, il réagit de manière très rapide aux surintensités. C’est la solution technique exigée pour la protection des personnes et des biens sur les lignes de grande longueur (chute de tension amont) ou les circuits d'alimentation secourus.

• Maintenance Simplifiée (Système de double griffe) : Intègre 2 griffes d'accrochage, permettant de retirer et de remplacer ce disjoncteur de manière isolée au milieu d'une rangée alimentée par peigne, sans avoir à déconnecter les autres modules adjacents du tableau.

• Pouvoir de Coupure Élevé Multi-normes :

  • Conforme à la norme NF EN 60898-1 avec un pouvoir de coupure de 6 000 A (Icn) sous 400 V CA pour l'univers domestique.

  • Conforme à la norme industrielle EN 60947-2 avec un pouvoir de coupure de 10 kA (Icu) sous 400 V CA et jusqu'à 25 kA (Icu) sous un réseau 230 V CA.

• Raccordement Traditionnel à Vis : L'alimentation haute et le départ bas s'effectuent par bornes à vis protégées IP20. Il s'associe directement avec les peignes horizontaux bipolaires HX³ traditionnels ou via un câblage filaire classique de fortes sections (jusqu'à 35 mm² en rigide).

• Repérage et Statut Mécanique : Équipé d'un porte-étiquette transparent facilitant l'identification claire du circuit. Le maneton de commande renvoie visuellement l'état mécanique réel des contacts par une fenêtre bicolore (rouge pour ON, vert pour OFF).

• Évolutivité Totale de la Gamme DX³ : Conçu pour s'associer facilement aux blocs différentiels adaptables, commandes motorisées et auxiliaires de signalisation ou de déclenchement DX³.
