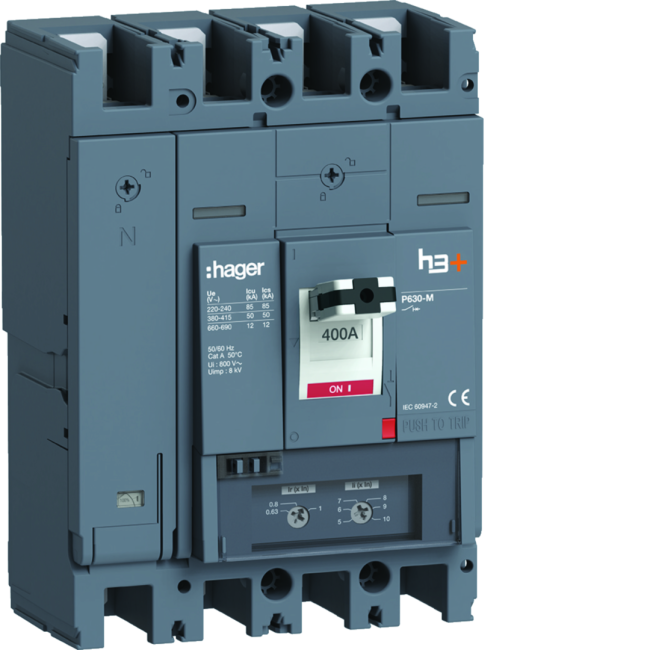

Disjoncteur h3+ P630 TM 4x400A 50kA

Le Disjoncteur Boîtier Moulé (DBM) Hager h3+ P630 est une solution de protection haute performance conçue pour les installations électriques tertiaires et industrielles exigeantes. Ce disjoncteur garantit la protection des câbles et des équipements contre les surintensités (surcharges et courts-circuits) sur le réseau principal ou les départs de puissance.

Caractéristiques techniques de puissance

• Intensité Nominale (In) : 400 Ampères (400A), idéal pour les départs directs à forte puissance.

• Pouvoir de Coupure Ultime (Icu) : 50 kA sous $400 V AC$, assurant une sécurité maximale en cas de court-circuit violent.

• Architecture : 4 Pôles avec 4 Déclencheurs (4P4D), permettant la coupure simultanée des trois phases et du neutre.

• Unité de Déclenchement : TM A/A (Thermomagnétique à réglage non-ajustable), offrant une protection efficace contre les surcharges et les courts-circuits instantanés.

• Tension Nominale (Ue) : $220 V$ à $690 V AC$.

• Fréquence : $50/60 Hz$.

Installation et construction

Le modèle HMW401DR se distingue par sa robustesse et sa flexibilité d'installation :

• Montage : Conçu pour un montage sur platine (non compatible rail DIN).

• Raccordement : Raccordement par plages (barre collectrice) pour une connexion sécurisée des conducteurs de forte section, avec un couple de serrage nominal élevé ($18 Nm$).

• Modularité : Compatible avec de nombreux accessoires optionnels (blocs différentiels, commandes motorisées, bobines à émission, etc.) pour une personnalisation complète.

• Indice de protection : IP4X.

• Dimensions : Hauteur 260 mm, Largeur 185 mm, Profondeur 150 mm.

Ce DBM Hager h3+ 400A est la solution de choix pour les applications de distribution électrique tertiaire nécessitant un haut niveau de performance et de fiabilité.
