Disjoncteur 40A 3P 6-10kA Courbe D 3modules

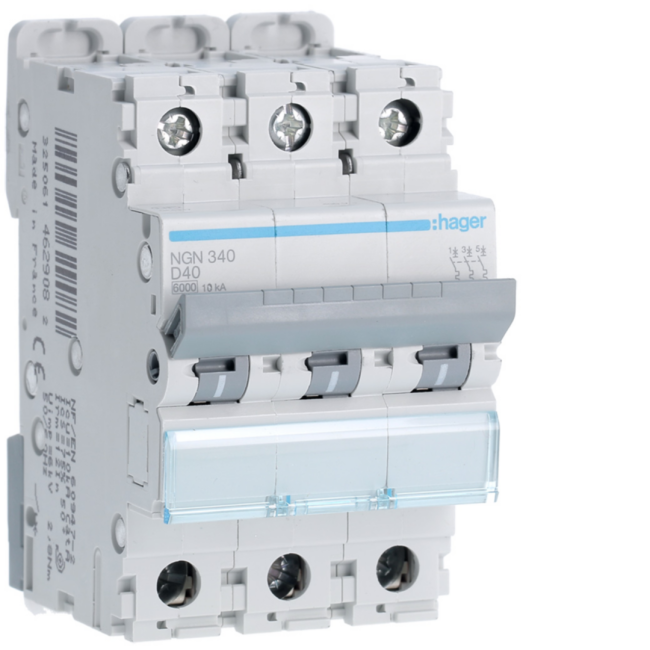

Le Disjoncteur Hager NGN340 est un appareil de protection modulaire triphasé conçu pour sécuriser les circuits électriques contre les surcharges et les courts-circuits. Il est particulièrement adapté aux installations tertiaires et industrielles alimentant des charges à fort appel de courant, comme les moteurs.

Note Importante : Ce produit (NGN340) est en fin de série et est remplacé par la référence NSN340.

Caractéristiques Techniques Clés

• Intensité Nominale (In) : 40 Ampères (40A).

• Architecture : 3 Pôles (3P), idéal pour les réseaux triphasés 400 V AC.

• Pouvoir de Coupure (Icn) : 6 kA (selon EN 60898-1) ou 10 kA (sous 230 V AC, selon EN 60898-1), assurant une coupure efficace en cas de défaut.

• Courbe de Déclenchement : Courbe D, caractérisée par un déclenchement magnétique entre 10 et 20 fois In. Cette courbe est spécifiquement destinée à la protection des circuits contenant des équipements à fort courant d'appel (moteurs, transformateurs, lampes à vapeur de mercure).

• Encombrement : 3 modules (Largeur 52,5 mm) avec bornes alignées pour optimiser l'espace dans le tableau électrique.

Installation et Raccordement

Le disjoncteur NGN340 offre une installation simplifiée et professionnelle :

• Bornes : Bornes amont à vis et borne aval Biconnect (compatible avec les peignes de raccordement). Les bornes sont alignées pour faciliter le câblage.

• Couple de Serrage : 2,8 Nm.

• Section de Câble : Accepte des sections importantes allant jusqu'à 35 mm² en rigide et 25 mm² en souple.

Ce disjoncteur est conçu pour une utilisation optimale entre -25 °C et 70 °C.
