Connecteur à vis autocassantes, en aluminium, sections: 35 à 185mm²

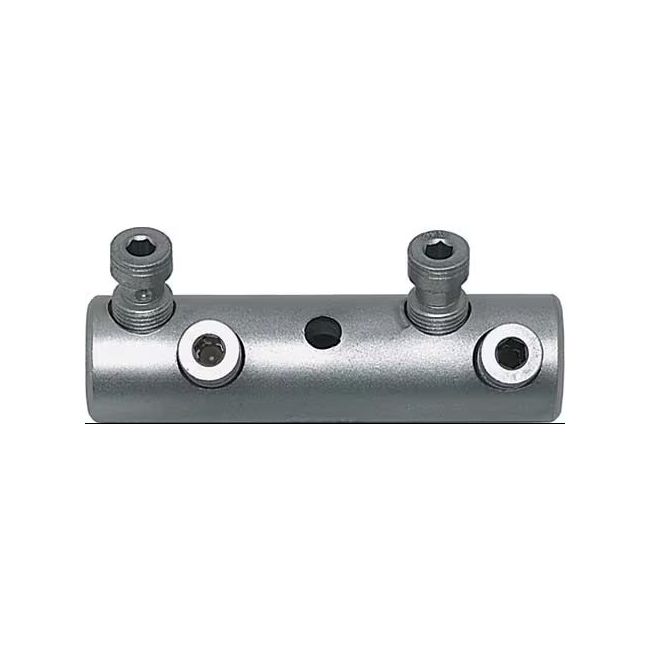

Le connecteur de puissance à vis autocassantes Klauke (référence SV306AK) est un manchon de raccordement mécanique en aluminium conçu pour la jonction bout à bout de câbles de forte section sur des réseaux de distribution électrique basse et moyenne tension (jusqu'à 15 kV). Capable d'accueillir des conducteurs mixtes (Aluminium et Cuivre) de 35 à 185 mm², il élimine le besoin d'outils de sertissage hydrauliques lourds grâce à son système de serrage breveté par vis à têtes fusibles.

Points forts

• Technologie de Serrage à Vis Fusibles (Autocassantes) : Équipé de 4 vis à six pans creux (H6) calibrées pour se rompre automatiquement à un niveau de couple optimal. Cela garantit une pression de contact parfaite sur le conducteur, sans risque de sous-serrage ou d'écrasement destructeur, quelle que soit la section du câble.

• Compatibilité Bimatériau Universelle (Alu / Cuivre) : Ce manchon permet la liaison de câbles de natures différentes (Aluminium et Cuivre) et s'adapte à toutes les géométries de conducteurs du marché :

  • RM / SM : Conducteurs ronds ou sectoriels câblés (multibrins).

  • RE / SE : Conducteurs ronds ou sectoriels massifs (monobrins).

• Performance Haute Tension (Jusqu'à 15 kV) : Conçu selon des critères d'ingénierie rigoureux, sa tenue d'isolement structurelle et sa géométrie externe le rendent parfaitement homologué pour les jonctions et dérivations de câbles souterrains ou industriels jusqu'à des tensions de 15 kV.

• Conception Épurée et Traitement Nu : Fabriqué en alliage d'aluminium haute résistance non étamé (surface nue), il offre un corps compact idéal pour être logé à l'intérieur des manchons ou boîtes de jonction coulées en résine ou thermo-rétractables.

Recommandation de montage

• Préparation des conducteurs : Bien que les vis fusibles gèrent automatiquement le couple de serrage, il est essentiel de brosser soigneusement les âmes en aluminium pour éliminer la couche d'alumine (oxyde) et d'appliquer une graisse de contact neutre avant l'insertion pour garantir une conductivité électrique pérenne.
