Compteur triphasé via TI 1A ou 5A 4M MODBUS MID

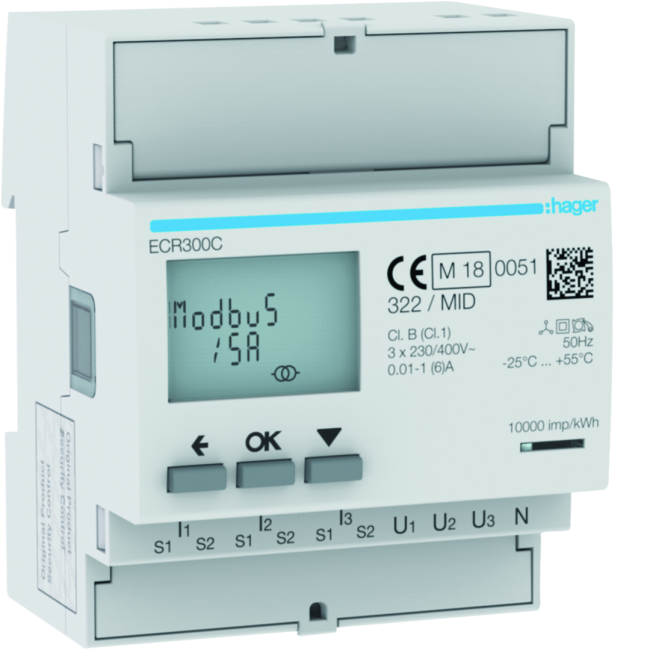

Le Hager ECR300C est un compteur d'énergie électrique électronique triphasé (3P+N) à raccordement indirect via des transformateurs de courant (tores de mesure) avec un calibre de 5 Ampères au secondaire. Destiné aux applications industrielles et tertiaires de gestion de l'énergie, il communique ses données via un protocole Modbus RS485 et bénéficie de la certification réglementaire MID, ce qui autorise la refacturation officielle de l'électricité consommée.

Points forts

• Certification MID (Calibré) : Conforme à la directive européenne MID, garantissant la précision des mesures pour le comptage officiel et les applications de sous-facturation énergétique entre locataires ou services.

• Mesure Indirecte Flexible : Idéal pour les installations de forte puissance où le courant dépasse les capacités d'un comptage direct. Il s'associe à des transformateurs de courant (TC) externes pour mesurer des intensités élevées avec une plage de mesure électronique ultra-précise de 0,01 à 6 Ampères.

• Communication Modbus RS485 : Permet une intégration complète au sein d'une supervision ou d'une GTB (Gestion Technique du Bâtiment) pour centraliser à distance les données de consommation et de puissance sur un réseau bus 3 fils.

• Suivi Tarifaire Avancé : Permet la gestion de plages tarifaires multiples (jusqu'à 8 tarifs via Modbus) pour optimiser les coûts en fonction des heures pleines/creuses.

• Format Modulaire Compact : N'occupe que 4 modules de 18 mm de large (72 mm au total) sur le rail DIN, offrant un excellent compromis entre fonctionnalités avancées et encombrement dans l'armoire électrique.

• Haute Efficacité : Très faible consommation d'énergie interne avec des pertes thermiques totales limitées à seulement 0,60 Watt en fonctionnement.

Rappel important de mise en œuvre

Ce compteur est un modèle à raccordement indirect. Il ne doit en aucun cas être branché directement sur les câbles de puissance sous peine de destruction. Il nécessite obligatoirement l'utilisation de transformateurs de mesure (tores de courant) au ratio adapté, à raccorder sur ses bornes secondaires calibrées à 5 Ampères.
