Bloc jonc Viking 3 à vis - 3 jonc/3 étages/pied métal - gris - pas 5

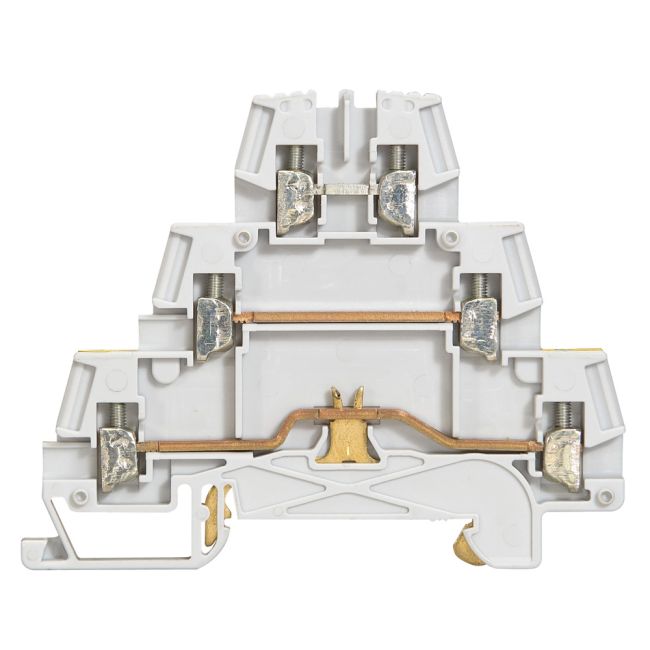

Le bloc de jonction de puissance Legrand Viking 3 (référence 0 371 52 / 037152) est une borne de raccordement industrielle compacte à 3 étages à vis dédiée à la centralisation des circuits de distribution électrique et au câblage de capteurs. Conçu sous la configuration PNT (Phase, Neutre, Terre), ce module rassemble 3 fonctions de liaison électrique indépendantes sur une largeur de pas de seulement 5 mm. Il intègre à son étage inférieur un pied métallique conducteur en laiton qui assure une mise à la terre automatique et sécurisée en utilisant directement le rail de fixation comme conducteur de protection.

Points forts

• Gain de Place Majeur (3 Étages / Pas de 5 mm) : Permet de raccorder l'ensemble des conducteurs d'un circuit complet (Phase, Neutre et Terre) sur un seul profilé mince, divisant par trois l'encombrement horizontal par rapport à des blocs de jonction individuels classiques.

• Mise à la Terre Automatique par Pied Laiton : L'étage inférieur arbore un marquage normalisé Vert/Jaune et intègre une griffe métallique renforcée en laiton. Lors du clipsage sur le rail DIN, le contact de terre s'effectue instantanément sans action manuelle requise, optimisant la sécurité.

• Solidarisation et Alignement Parfaits : Équipé d'un pion de guidage et de solidarisation latérale moulé dans la masse thermoplastique. Ce système maintient fermement les blocs adjacents entre eux pour un alignement irréprochable sur le rail, tout en autorisant le démontage d'une borne isolée sans devoir glisser le reste du rang.

• Zone de Shuntage Équipotentiel Rapide : L'étage supérieur gris est doté de 2 zones de pontage pour peignes de liaison équipotentielle à insertion automatique (références 037546 et 037547), idéal pour distribuer rapidement et proprement une alimentation commune vers plusieurs capteurs ou actionneurs.

• Homologation ATEX Ex e (Milieux Explosifs) : Bénéficie de la certification de sécurité internationale antidéflagrante ATEX-LCIE, rendant ce bloc de jonction parfaitement apte à être déployé dans les tableaux de contrôle de process industriels lourds ou de sites pétrochimiques à risques.

Recommandation d'installation

• Accessoire requis : Pour garantir la sécurité d'isolation diélectrique et valider la protection IP du bornier en fin de rangée, l'installation d'une plaque de fermeture d'extrémité dédiée Viking 3 est obligatoire du côté ouvert du bloc.

• Restriction géographique : Ce produit n'est pas disponible à la vente pour le marché allemand.
