Bbg-l 500x100 - plenum piq.lat.pour grille500x100

L'interface indispensable pour vos grilles de diffusion

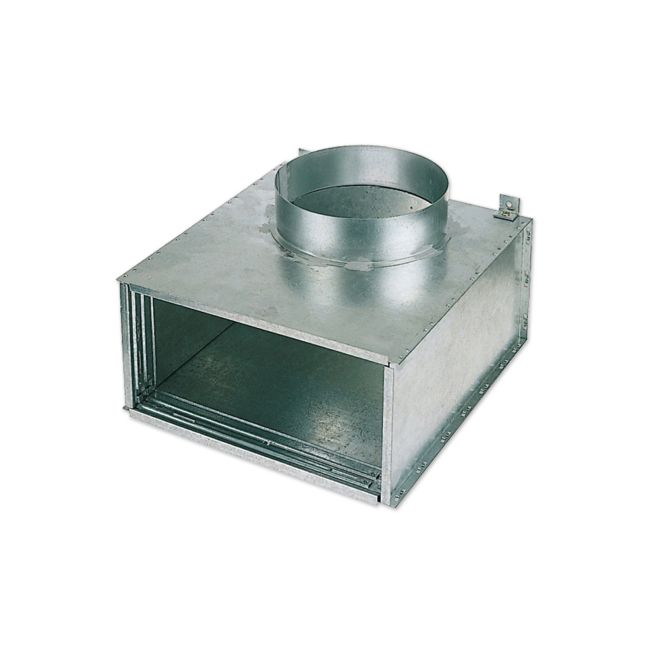

Le plénum Atlantic BBG-L est un caisson de raccordement en acier galvanisé conçu pour assurer la liaison entre votre réseau de gaines circulaires et vos grilles de soufflage rectangulaires. Ce modèle est dimensionné pour recevoir des grilles de format nominal 500 x 100 mm.

Idéal pour les installations de ventilation et de climatisation tertiaires, il permet une diffusion homogène de l'air tout en facilitant le montage au plafond.

Installation simplifiée et réglage précis

Ce plénum a été pensé pour faire gagner du temps sur chantier :

• Prêt à poser : Il est fourni avec son cadre de montage CCN et des supports intégrés pour la suspension au plafond (pattes d'accrochage), garantissant une fixation stable et rapide.

• Équilibrage aéraulique : Il intègre un régulateur de débit (registre) situé au niveau du col (piquage), permettant d'ajuster le volume d'air soufflé directement depuis la connexion, sans ajouter de registre externe.

• Raccordement Latéral : Son piquage circulaire de Ø 198 mm (pour gaine Ø 200 mm) est positionné sur le côté, adapté aux faux-plafonds disposant d'une hauteur suffisante.

Compatibilité Étendue

Ce plénum est compatible avec une large gamme de grilles Atlantic, vous offrant une grande flexibilité esthétique et technique :

• Grilles de soufflage : GSF, GDF, GSA, GDA

• Grilles de reprise/autres : GRA, DLA, GALC-R
