Acti9 iDT40K XA - Disjoncteur modulaire auto/vis - 1P+N 16A - Courbe C - 4,5kA

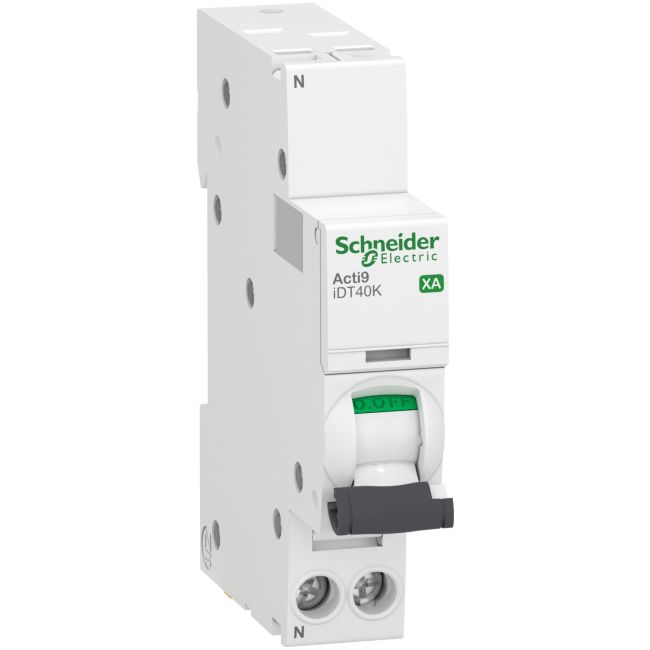

Le disjoncteur modulaire Schneider Electric Acti9 iDT40K XA (référence A9PK1616) est un dispositif de protection magnétothermique monobloc de type 1P+N (1 pôle protégé + Neutre à gauche) occupant seulement 1 module (18 mm). Affichant un courant nominal de 16 A et un déclenchement sur courbe C, il est idéalement dimensionné pour la protection des circuits de prises de courant standard ou d'éclairage en milieu résidentiel et tertiaire. Grâce à ses technologies brevetées et sa connectivité mixte (auto/vis), il optimise la sécurité et réduit drastiquement le temps de câblage au sein des tableaux électriques.

Points forts

• Connexion Mixte Amont/Aval Optimisée :

  • Raccordement Amont (Haut) sans vis : Permet une insertion directe et ultra-rapide sur le peigne de tête de groupe encliquetable, réduisant jusqu'à 40 % le temps de pose.

  • Raccordement Aval (Bas) à vis : Équipé d'une borne à cage sécurisée pour le départ vers les récepteurs, acceptant des câbles rigides jusqu'à 16 mm² et souples (avec embouts) jusqu'à 10 mm².

• Innovations de Sécurité VisiTrip & VisiSafe :

  • VisiTrip : Indique instantanément le circuit en défaut par un repère visuel mécanique sur l'appareil, garantissant un diagnostic immédiat lors d'une surcharge ou d'un court-circuit.

  • VisiSafe : Assure une coupure pleinement apparente avec un signal d'isolement renforcé (voyant vert) pour certifier la mise hors tension complète du circuit avant toute intervention.

• Double Homologation de Pouvoir de Coupure (4 500 A / 4,5 kA) : Conforme à la fois aux normes NF EN 60898-1 (distribution domestique) et NF EN 60947-2 (applications industrielles et tertiaires) avec une coupure de service (Ics) garantie à 100 %.

• Prêt pour la Supervision Connectée (PowerTag) : Conçu pour s'associer parfaitement avec les capteurs d'énergie sans fil PowerTag afin de mesurer la consommation et de surveiller l'état du circuit en temps réel.

• Démarche Éco-responsable (Green Premium) : Produit conçu selon les critères de l'économie circulaire avec un potentiel de recyclabilité atteignant 53 %.

Recommandation d'installation

• Encombrement minimal : Sa compacité de 18 mm de large (2 pas de 9 mm) permet d'optimiser l'espace disponible sur le rail DIN du tableau électrique.

• Serrage réglementaire : Les bornes basses à vis requièrent un couple de serrage précis de 2 N.m pour garantir une liaison électrique pérenne et éviter l'échauffement des conducteurs.
